תרשים בקרה, וגבולות בקרה סטטיסטית

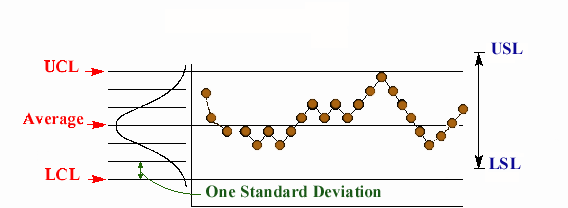

גבולות בקרה הם קוי גבול על תרשים בקרה (ראה תמונה). גבולות הבקרה אינם מתוכננים, אלא תוצאה של חישוב סטטיסטי פשוט המבוסס על התוצאות (הנקודות שבתרשים למטה) של מדידות. ללל

כאשר מזהים נקודות מדידה הנופלות מחוץ לגבולות הבקרה, מתעורר חשד ל"התנהגות" חריגה בתהליך, ויש לברר את מקור החריגה. ללל

בדרך כלל מקובל לחשב ולשרטט את גבולות הבקרה בטווח של שלוש סטיות תקן משני צדדי הממוצע (ראה תרשים )- כלומר 99.7 אחוז מנקודות ההנמדדות נמצאות בתוך גבולות הללו. בנוסף מקובל גם לסמן את הערכים המקסימאלים והמינימאלים של הדרישות. הללו אינם קוים מחושבים, אלא ערכים קבועים מתוך המפרט / או דרישות היצור. ללל

X

               UCL:   Upper Control Limit.                   LCL:   Lower Control Limit.

               USL:   Upper Specification Limit.         LSL:   Lower Spec Limit.

אפשר ויהיו בתוך גבולות הבקרה, או מחוץ להם. כאמור קוים אלה מיצגים את דרישות המפרט ולא חישוב סטטיסטי. חח "USL / LSL"
